Датчик струму MATEK HCS-150A (HCS150A)

Технічні характеристики:

• Hall effect current sensor
• Відсутність падіння напруги та нагрівання компонентів датчика струму
• Зміщення та чутливість відкалібровані на заводі
• Безперервний струм: 0 ~ 150 А DС
• Чутливість: 20 мВ/А, шкала INAV/BF = 200, ArduPilot BATT_AMP_PERVLT = 50
• Вимір напруги VBAT: 0–69 В, шкала INAV = 2100, шкала BF = 210, ArduPilot BATT_VOLT_MULT = 21,0
• Споживана потужність: 17 мА
• Похибка усунення напруги при нульовому струмі: +-10 мВ
• Поточна похибка вихідної напруги: 5%
• Робочі температури: -30~80 °C

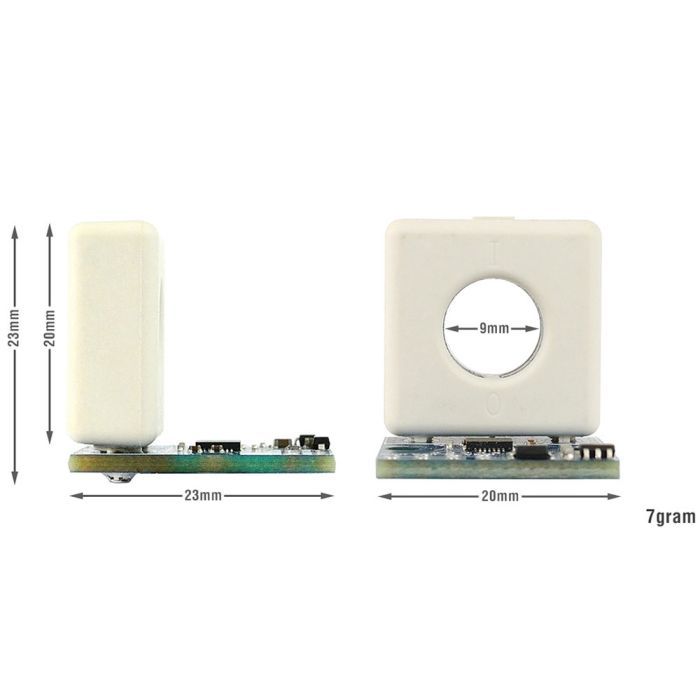

• Розміри: 23*20*23 мм
• Вага: 7 г

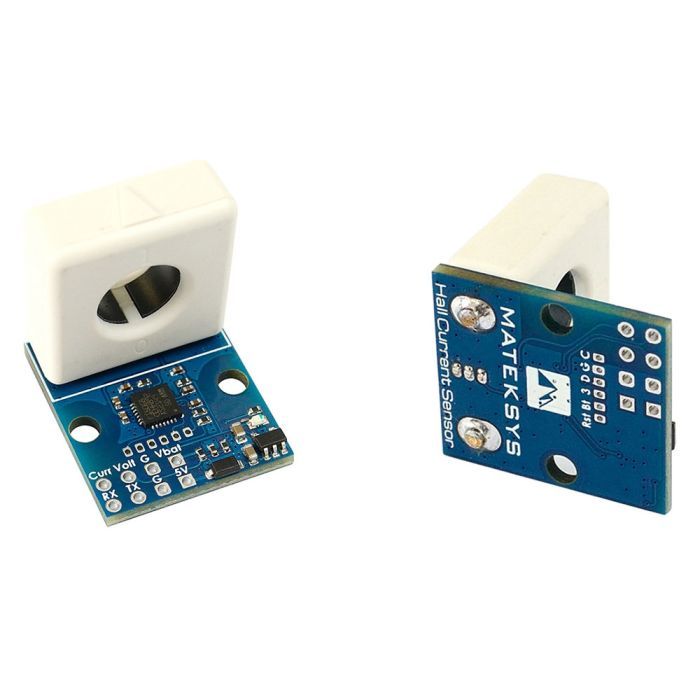

• Паяльні майданчики

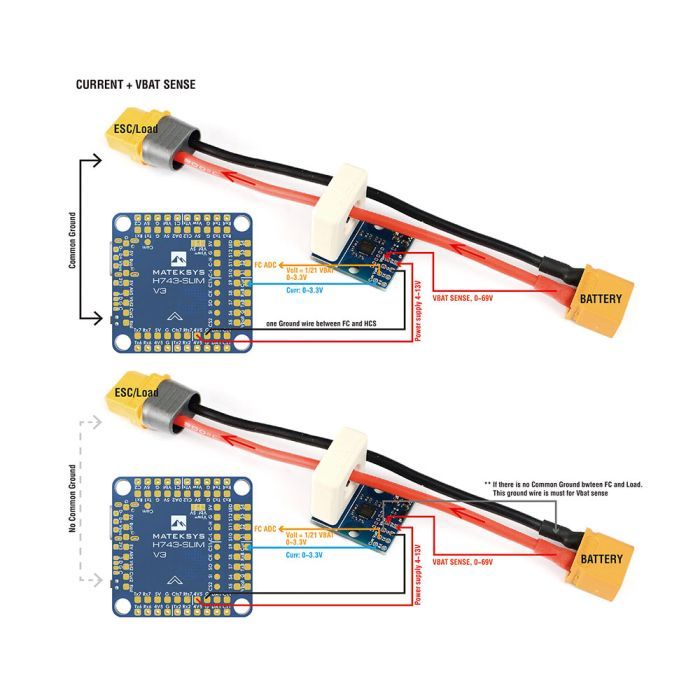

• Vbat: для вимірювання напруги, підтримка 0 ~ 69 В IN
• Вольт: = 1/21 Вбат, вихід 0~3,3 В

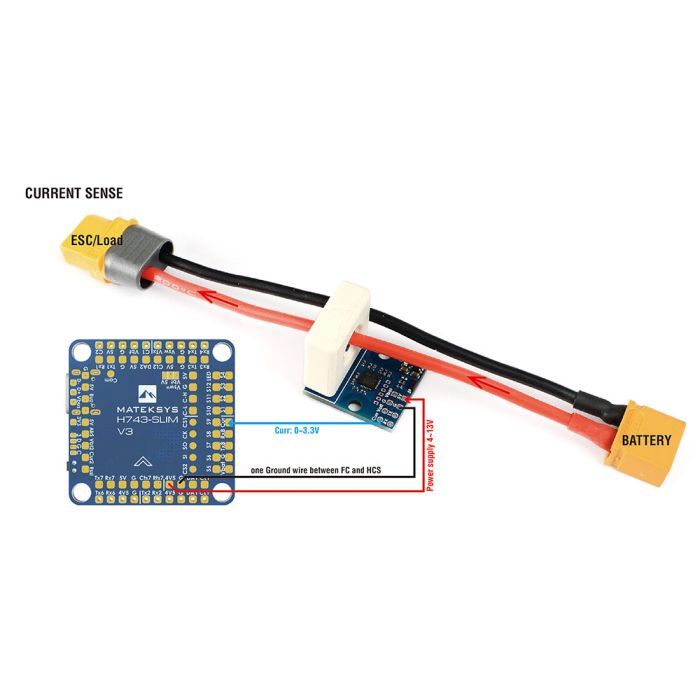

• Curr: Поточний сигнал, вихід 0~3,3 В
• 5В: джерело живлення для плати HCS-150A, підтримка 4~13В IN, 17мА
• G: GND
• TX/RX: для оновлення прошивки та налаштування (підтримуватиметься)
