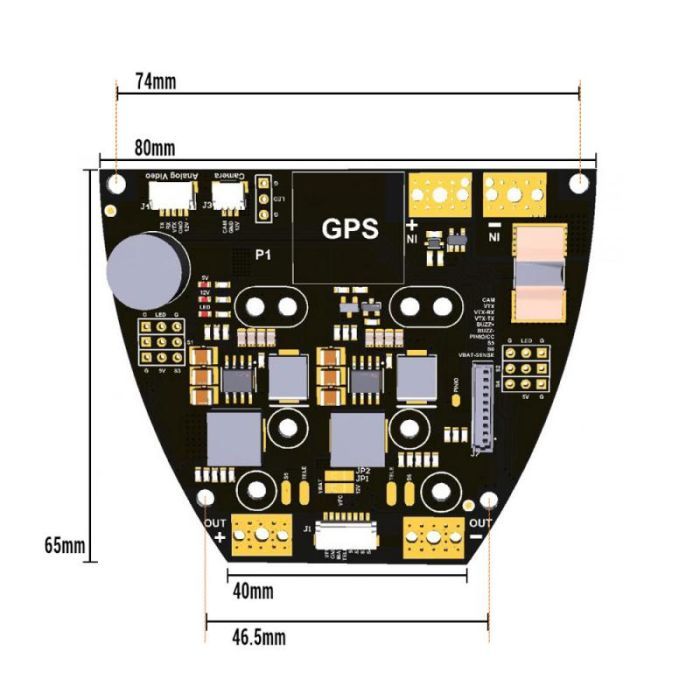

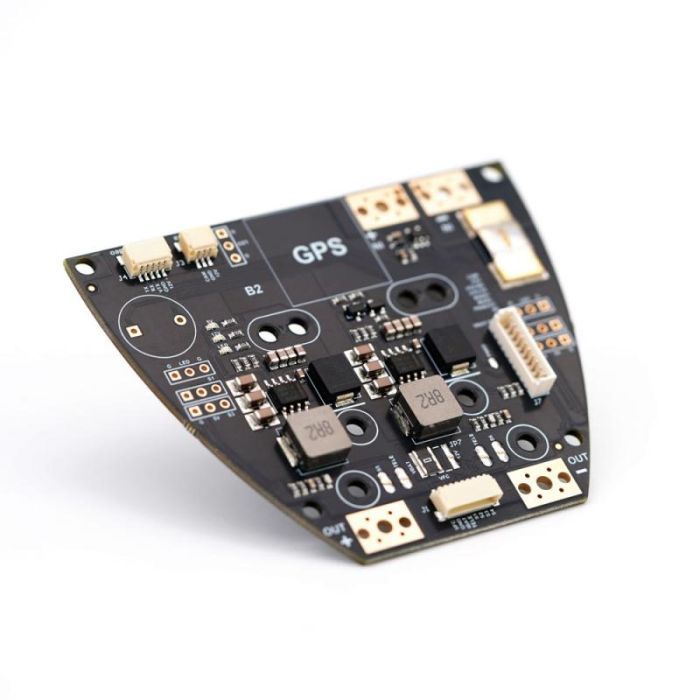

Плата розподілу живлення (PDB) TBS Lucid Wing PDB

Технічні характеристики

• Максимальна вхідна напруга: 60В (14S)
• Датчик напруги: залежить від вхідної напруги FC
• Датчик струму: 200А вибух, 90А постійний
• Вихідна напруга: 12 В 4 А (LED, FC тощо), 6 В 4 А (сервоприводи)
• Рекомендований FC: TBS Lucid 20x20 FC Freestyle або TBS Lucid H7 (не входить!)
• Вбудовані периферійні пристрої:

  • 20x20 і 30,5x30,5 iNav або ArduPilot FC
  • BLHeli/AM32 ESC з телеметрією
  • GPS TBS M10
  • Аналогова камера (3 контакти)
  • Аналоговий VTX (5 контактів)
  • Світлодіоди COB (12V)
• Цифровий VTx, радіозв'язок та інші периферійні пристрої через FC
• Примітка. Вхідна напруга на FC можна перемикати між VBat і 12 В. У разі джерела живлення 12 В доступний окремий дільник напруги для живлення будь-якого висновку АЦП для вимірювання vbat.

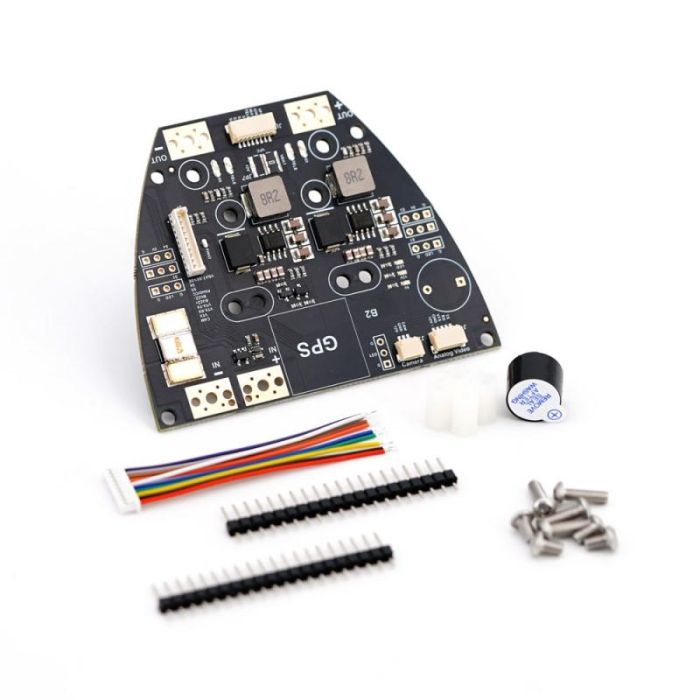

• Плата TBS Wing FC
• Кабелі для підключення периферійних пристроїв FC до PDB
• Штифтові роз'єми для розеток сервоприводу (2x20)
• Фурнітура для кріплення FC:

  • 4 гвинти M3x5 мм
  • 4 гвинти M3x10 мм
  • 4x M3 Nylon standoff 10 мм
